莆田管棚注浆管注浆的正确方法

莆田管棚注浆管注浆技术概述

管棚注浆是一种广泛应用于隧道、地铁、边坡支护等地下工程中的超前预支护技术。其核心是通过在开挖轮廓线外，沿隧道纵向前方钻孔并安装带孔眼的莆田注浆管（即管棚），然后向管内压注浆液。浆液在压力作用下渗透、劈裂至周围地层，将松散的土体或破碎的岩体胶结固化，形成一个连续、稳定的拱形加固圈，从而显著提高地层的自稳能力和承载能力，为后续安全开挖提供保障。

主要特点与优势

• 超前支护：在工程开挖前预先加固地层，有效控制地表沉降和围岩变形。

• 加固范围大：形成的加固拱棚能覆盖较大范围的软弱不稳定地层。

• 灵活性强：可根据地质条件调整管棚的间距、长度、直径及注浆参数。

• 止水效果好：浆液充填地层孔隙与裂隙，能有效降低地层渗透性，起到良好的止水作用。

• 适用范围广：适用于砂层、卵石层、破碎带、软弱围岩等多种不良地质条件。

主要用途

该技术主要应用于以下工程场景：隧道及地下洞室的洞口段、浅埋段、断层破碎带施工；城市地铁穿越建筑物、道路等敏感区域时的地层预加固；地下管道顶管施工的起始与接收端加固；边坡滑塌治理与不稳定山体的加固；既有建筑基础托换或地基加固工程。

常见规格与材料

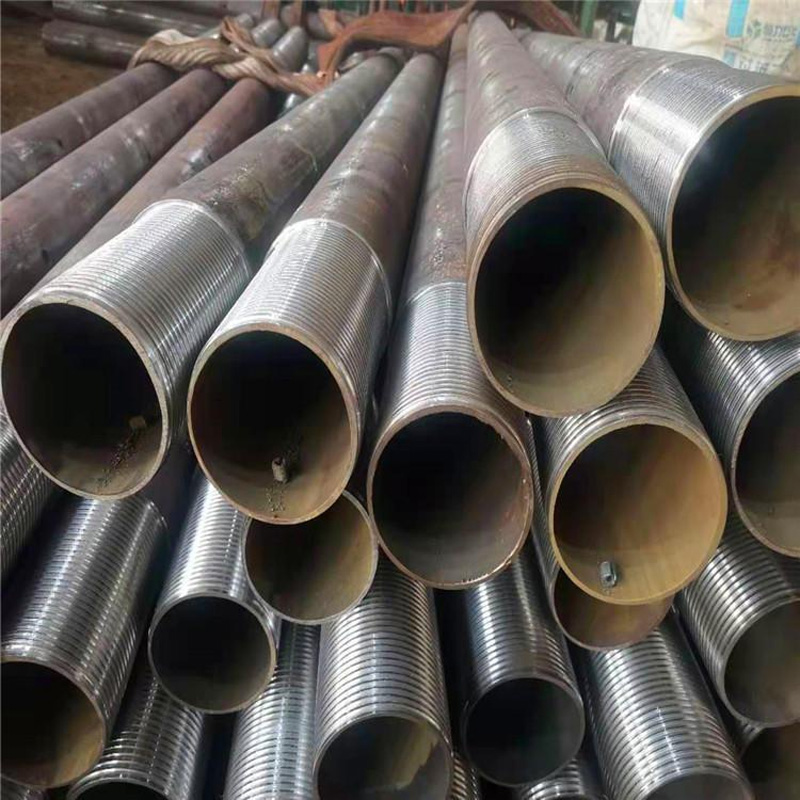

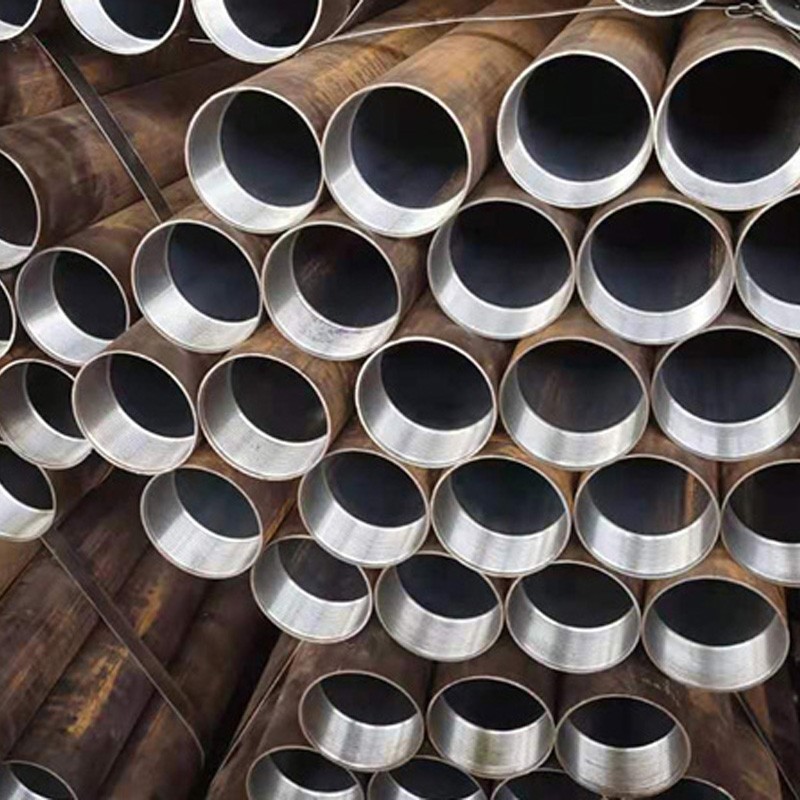

莆田注浆管通常采用热轧无缝钢管或焊接钢管，其规格可根据工程设计要求进行选择。常见的参考规格如下表所示：

注：具体规格需根据地质勘察报告、支护设计荷载及施工设备能力综合确定。

正确的注浆施工方法步骤

规范的施工流程是确保管棚注浆效果的关键，必须严格按照设计要求执行。

1. 钻孔与清孔：使用地质钻机按设计角度、孔位和深度进行钻孔。成孔后，需用高压风或水彻底清洗孔内岩粉与残渣，确保孔道畅通。

2. 管棚安装：将预制好的莆田注浆管（一端封闭，另一端车丝连接注浆阀）分段或全长推入钻孔。连接处需密封牢固，防止浆液从接头处泄漏。管外壁与孔壁之间的环形间隙可考虑填入砂砾等材料，以利于浆液扩散。

3. 浆液配制：根据地质条件（渗透性、含水量）和加固目的（加固为主或止水为主），选择单液水泥浆、水泥-水玻璃双液浆或其他化学浆液。必须严格按照配比进行搅拌，确保浆液均匀、无结块，并在初凝前使用完毕。

4. 注浆作业：

• 采用液压注浆泵进行注浆。注浆顺序通常遵循“先下后上、先外后内、间隔跳孔”的原则，以防止浆液串孔并保证均匀加固。

• 初始采用较低压力（如0.5-1.0MPa）慢速注浆，待浆液顺利流出并初步填充后，逐步将压力提升至设计终压（通常为1.0-2.0MPa，具体根据埋深和地层确定）。

• 注浆过程中需密切监测注浆压力、流量和周边环境变化。若压力骤升，可能为管路堵塞；若压力不升且流量过大，可能存在浆液远距离流失或地层中存在大空洞，需调整浆液配比或采取间歇注浆、添加速凝剂等措施。

5. 结束标准与封孔：当注浆压力达到设计终压并稳定维持5-10分钟，或注浆量达到设计估算量时，即可结束该孔注浆。关闭注浆阀，拆卸管路，并及时用水泥砂浆或专用堵头封堵管口，防止浆液倒流。

6. 效果检查与补浆：通过钻孔取芯、压水试验或地质雷达扫描等方法，对加固体的强度和范围进行检测。若发现局部未达到设计要求，需进行补充注浆。

关键注意事项

• 地质适应性：施工前必须进行详细地质勘察，依据地层特性（孔隙率、渗透系数）设计浆液类型、配比和注浆参数。

• 动态调整：注浆过程是一个动态调控过程，应根据压力、流量反馈实时调整注浆速度和浆液稠度。

• 环境保护：注意防止浆液污染周边水体或土壤。在市区施工时，需监控对邻近建筑物的影响。

• 施工记录：详尽记录每个孔的钻孔深度、角度、注浆压力、注浆量、异常情况及处理措施，为质量追溯和效果评估提供依据。

• 安全操作：注浆设备压力较高，操作人员需经过培训，严格按规程操作，防止管路爆裂伤人。

综上所述，管棚注浆是一项技术性极强的系统工程。只有通过精准的设计、合格的材料、规范的工序和精细的过程控制，才能充分发挥其加固与止水效能，确保地下工程的安全、顺利推进。
